Jaké jsou typy kolejových systémů

Srpen 2026

Brno potřebuje novou vrstvu rychlé veřejné dopravy nejen pro cesty po městě, ale možná i s napojením na okolní obce. Koncept rychlé podpovrchové tramvaje ze 60. až 80. let je již překonán. Tento projekt počítal se zrychlením šalin tím, že na okrajích města budou tramvaje jezdit po vlastním drážním tělese bez toho, aby čekaly na křižovatkách. V centru by pak šaliny jezdily pod povrchem. Umístění a hustota zastávek by však byly obdobné jako dnes.

Z tohoto konceptu se postavily kilometry tramvajových tratí, které napojily mnohá brněnská sídliště – například ulice Vídeňská, Renneská třída do Bohunic nebo napojení Líšně. K pokračování pod centrem města už kvůli brněnské nerozhodnosti a rozhádanosti nedošlo a federální peníze odešly do Bratislavy, kde za ně začali stavět své nikdy nedokončené metro.

Dnešní představy o moderním dopravním systému vycházejí z koncepce nové, vyšší vrstvy městské kolejové dopravy. Spoje budou jezdit odděleně od silničního provozu a zastávky budou dál od sebe. Jinými slovy, nový systém bude propojovat významné cíle a větší přestupní uzly tak, aby zajistil opravdu rychlé propojení napříč městem a možná i s napojením obcí v brněnské metropolitní oblasti.

Jaké jsou typy tramvají a metra

Po více než 150 letech vývoje městské kolejové dopravy vzniklo po světě takové množství různých dopravních systémů, že i kdybyste si vymysleli sebe-divnější koncept, určitě někde ve světě najdete město, kde něco obdobného už mají. Zkusím proto zjednodušeně popsat jednotlivé základní dopravní systémy.

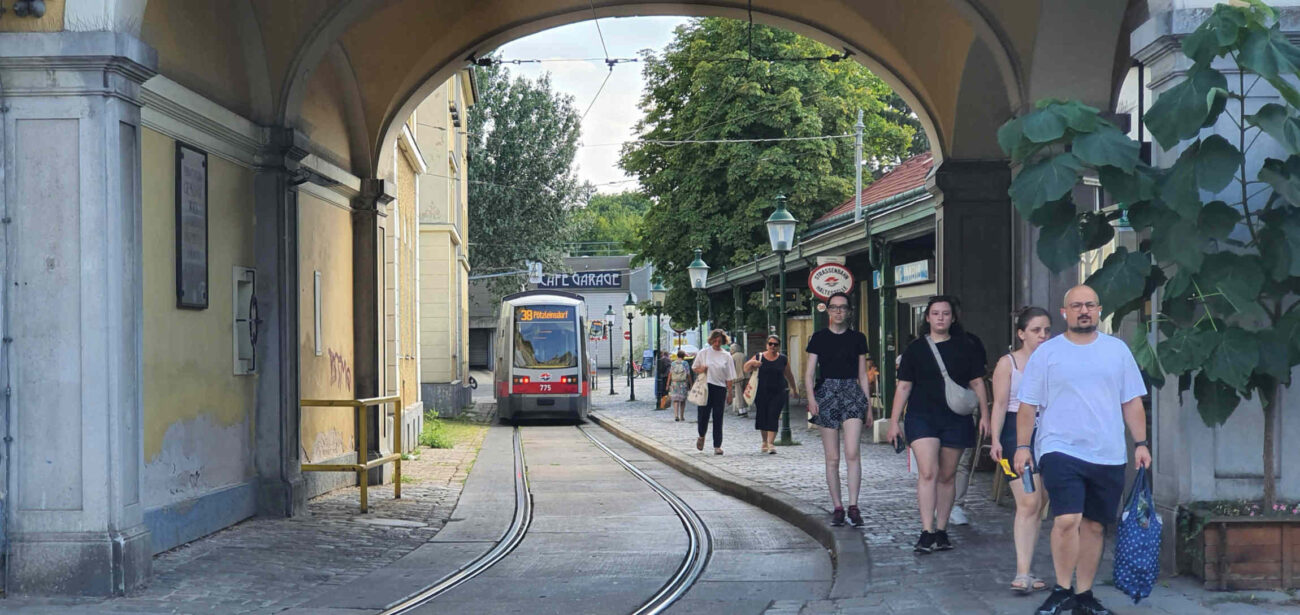

Tramvaj

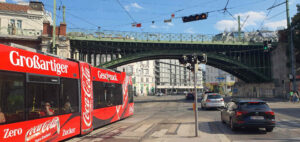

Tramvaj je, zjednodušeně řečeno, účastník silničního provozu. Řídí se jak pravidly pro drážní vozidla, tak i pravidly silničního provozu. Tzn. že čeká na semaforech na křižovatce, až projedou auta, až projdou chodci, respektuje hlavní a vedlejší silnici a také dává přednost při odbočování protijedoucím vozidlům.

Výhodou je relativně jednoduchá infrastruktura, ale za cenu toho, že se tramvaje zdržují na každé křižovatce, kde je červená. Výsledkem je nepravidelnost v provozu, sjetí tramvajových souprav, kdy první tramvaj je plná lidí, zatímco ty další jsou poloprázdné a prázdné. Není rovněž možné zkrátit interval a nasadit více vozidel. To zname z každodenního provozu.

Rychlá tramvaj

je mezistupeň mezi klasickou tramvají a lehkým metrem. Je to v podstatě tramvaj, která dostala na části trati vlastní infrastrukturu, čímž ji oddělíte od provozu aut. Takto funguje například část brněnských tratí nebo některé tramvajové úseky ve Vídni. Výhodou je vyšší průměrná cestovní rychlost, díky menšímu počtu křižovatek s auty.

USTRABA > vídeňská verze rychlé tramvaje

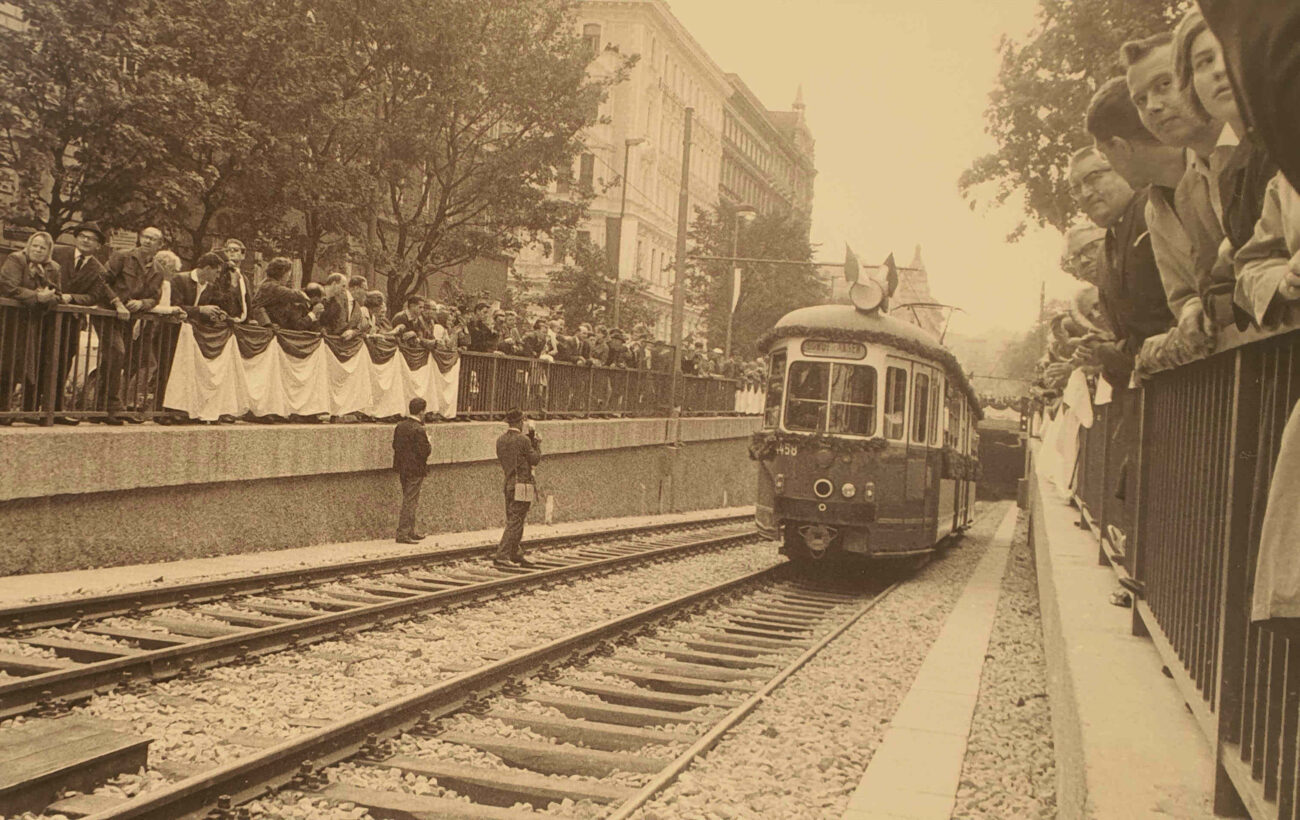

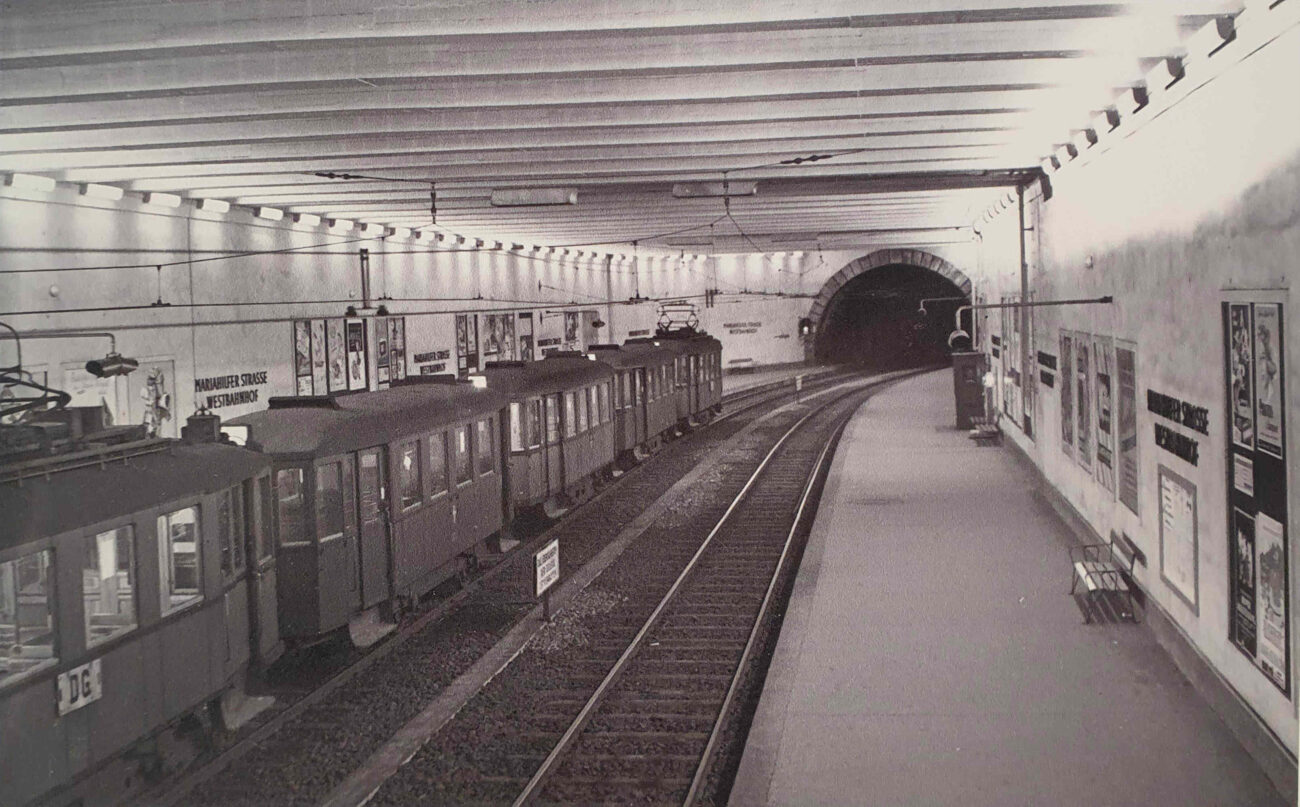

Konceptem rychlé tramvaje byla i USTRABA = vídeňský systém podpovrchové tramvajové dopravy. USTRABA je zkratka z německého Unterstraßenbahn, tedy doslova „podzemní tramvaj“ (Unter = pod, Straße = ulice, Bahn = dráha). Ve Vídni se tento systém začal budovat v 50. letech 20. století. Nešlo ještě o klasické metro. Tramvajové tratě byly v určitých úsecích zahloubeny pod úroveň terénu, aby se odstranily kolize s automobilovou dopravou a tramvaje mohly projíždět rychleji. Byla to vlastně mezistupeň mezi klasickou tramvají a metrem:

• tramvaje používaly běžné tramvajové vozy,
• tratě ale vedly v zářezech, tunelech nebo na samostatném tělese,
• některé úseky byly pod úrovní okolních ulic,
• tramvaje zůstávaly součástí vídeňské tramvajové sítě a mohly z podpovrchového úseku zase vyjet na běžnou ulici.

Zajímavé je, že některé části původní USTRABA byly později přestavěny na metro.

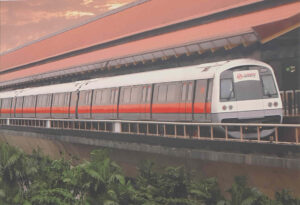

Lehké metro

je druh kolejové městské dopravy, který stojí mezi klasickým metrem a tramvají. Základním rozdílem oproti tramvaji je, že lehké metro není účastníkem silniční dopravy. Má vlastní dráhu, která se nekříží s auty nebo chodci. Díky tomu je lehké metro rychlejší než tramvaj s velkým počtem spojů v pravidelným intervalu. Snaží se nabídnout vyšší kapacitu a rychlost metra, ale s nižšími stavebními a provozními náklady. Hlavní znaky lehkého metra jsou:

• Plně oddělená trať od silniční dopravy
  • podobně jako metro nejezdí po ulici mezi auty,
  • nestojí na křižovatkách,
  • využívá tunely, estakády nebo vlastní koridory.
• Menší soupravy než metra
  • soupravy bývají kratší a také užší než u klasického metra,
  • kapacita je nižší
  • nástupiště ve stanicích nemusí mít délku 100 až 150 metrů jako u velkých systémů metra,
  • často stačí 50 až 90 metrů jako pro tramvaje.
• Nižší investiční náklady
  • díky tomu mohou být menší tunely,
  • kratší stanice​‌
  • lehčí vozy > levnější mosty​‌
• Rozdíl oproti tramvají​‌
  • nemá křížení s auty​‌
  • vyšší rychlost jízdy až do 100 km/hod​‌
  • má obvykle vyšší kapacitu než tramvajové soupravy​‌
• Největší výhoda​‌
  • provoz není narušován čekáním na křižovatlách​‌
  • rychlejší cestování​‌
  • kratší intervaly​‌
  • pravidlený provoz

Příklady lehkého metra

• Docklands Light Railway (DLR) v Londýně
• VAL v Lille, Toulouse a Rennes
• SkyTrain ve Vancouveru
• M1 v Lausanne
• Některé linky metra v Kodani

O lehkém metru se uvažovalo na počátku 90. let i u nás v Brně. Podobně se v minulosti diskutovalo o koncept lehkého metra i v Bratislavě. Tady však zčásti šlo o ideologický důvod, kdy Slováci chtěli mít něco jiného než klasické metro jako v Praze.​‌

• Po technické stránce vozy lehkého metra mohou vycházet jak z koncepce tramvají, tak klasického metra. Největší rozdíl bývá v rozměrech, hmotnosti a kapacitě, nikoli v konstrukčních principech. Například vozy pražského metra mají šířku 2,7 m, londýnské DLR 2,65 m (tedy lehké metro, ale stejné šířky vozu jako pražské metro) a systém VAL ve Francii jen 2,1 m. Pro srovnání, naše šaliny mají šířku 2,5 metrů.
• U klasického metra se počítá s extrémně vysokou kapacitou, proto bývají vozy robustnější (větší zatížení na nápravu). Naopak lehčí vozidla s menší kapacitou snižují náklady na traťovou infrastrukturu. Tunely by mohly být o 20 až 40 % menší, Typický vlak metra má kapacitu 600 až 2 000 cestujících. Typická souprava lehkého metra 100 až 700 cestujících.
• Mnoho systémů lehkého metra vznikalo až v posledních letech. Proto mívají běžné provoz bez strojvedoucího a nástupištní dveře. Jde však o důsledek historického vývoje a klasická metra se rovněž dnes plně automatizují.
• Z pohledu napájení lehké metro může používat třetí kolejnici (750 V DC), trolejové vedení či čtvrtou kolejnici (některé britské systémy). U klasického metra je většinou standardem třetí kolejnice nebo napájecí kolejnice s vyššími proudovými odběry. Tramvaje téměř vždy používají trolejové vedení shora.

Výška podlahy

Výška podlahy není dána tím, zda jde o lehké nebo klasické metro, ale konkrétním systémem. U většiny evropských systémů metra je podlaha přibližně 1 000 až 1 200 mm nad temenem kolejnice (například v Praze). Nástupiště bývá ve stejné výšce, takže je zajištěn pohodlný bezbariérový nástup. Důvodem je umístění trakčních zařízení a podvozků pod skříní vozidla.

Naproti tomu některé systémy lehkého metra vycházejí z tramvajové techniky a mají podlahu ve výšce 300 až 400 mm nad temenem kolejnice, podobně jako moderní tramvaje. Další kategorií jsou systémy se středně vysokou podlahou, například lehká metra typu VAL nebo DLR, kde se výška podlahy pohybuje přibližně mezi 700 a 900 mm. Většina systémů lehkého metra ve světě má ale podobnou výšku podlahy jako klasické metro (například kodaňské metro, Vancouver SkyTrain nebo některé linky v Singapuru). Zde se podlaha nachází přibližně 1 000 až 1 100 mm nad temenem kolejnice.

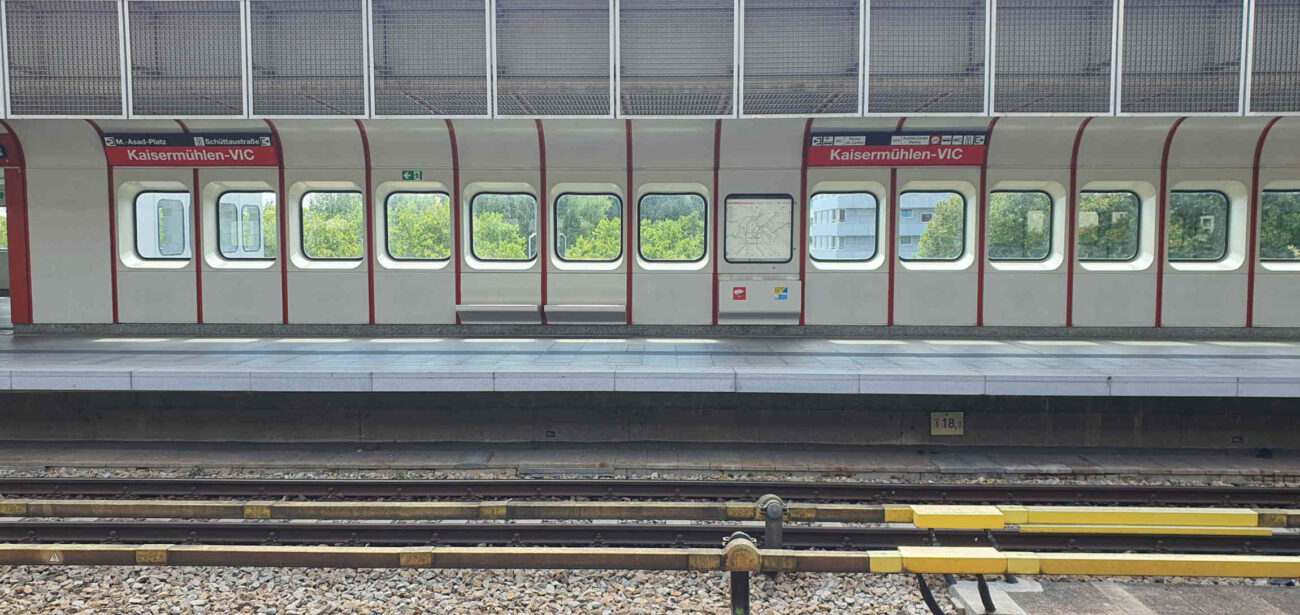

Pro srovnání: moderní nízkopodlažní příměstské a regionální vlaky mívají výšku podlahy 550 mm nad temenem kolejnice. Tramvaj má obvykle nízká nebo střední nástupiště, často jen ostrůvek. Lehké a klasické metro má vysoká nástupiště a nástup bez schodů, což urychluje nástup a výstup cestujících.

Ocelová i gumová kola

Některé systémy lehkého metra ani nepoužívají klasická ocelová kola. Existují systémy gumokolové (VAL, některé linky pařížského metra), lineární motory (Vancouver SkyTrain) či klasická železniční kola (DLR, Kodaň). Souprava lehkého metra je považována za drážní vozidlo. Rozhodující je infrastruktura a způsob provozu, nikoli to, zda má ocelová nebo gumová kola.

Zatímco klasické metro má vždy ocelová kola na ocelové kolejnici, některá lehká metra mají kola gumová a jezdí po betonu nebo asfaltu. Výhodou je, že metro na gumových kolech zvládne větší stoupání než klasické metro na ocelových kolech, protože mezi pneumatikou a pojezdovou dráhou je výrazně vyšší adheze. Klasické metro (ocelová kola) obvykle 3 až 4 %, max. 6 %, metro na gumových kolech zvládne běžně 6 až 8 %. Výjimečně až kolem 10 až 13 %. Příklady Pařížské metro (linky na gumových kolech) využívá sklony až kolem 7 až 8 %. Montreal Metro celé jezdí na gumových kolech, některé úseky mají sklony přes 6 %. Lausanne M2 jde o jeden z nejstrmějších systému metra na světě, dosahuje až 12 % stoupání. To by bylo pro běžné metro na ocelových kolech velmi obtížné.

Nevýhody gumových kol je vyšší spotřeba energie, opotřebení pneumatik, nutnost speciální pojezdové dráhy, složitější údržba. Proto se gumokolové metro používá hlavně tam, kde je kopcovitý terén, jsou požadovány malé poloměry oblouků, nebo je potřeba tichý provoz. Proto se gumokolové metro historicky prosadilo hlavně v Paříži, Montrealu, Santiagu de Chile a Lausanne, zatímco většina evropských měst zůstala u klasické kombinace ocelových kol a kolejnic.​

Jaký je tedy rozdíl mezi tramvají a lehkým metrem

U tramvaje řidič jede „na dohled“ a dodržuje světelnou signalizaci. Lehké metro používá železniční zabezpečovací systém (automatické řízení vlaků), traťové oddíly, často automatický provoz bez strojvedoucího. To umožňuje kratší intervaly 90 až 120 sekund což je u klasické tramvaje obtížně dosažitelné.

Například brněnská tramvaj může jet rychlostí 60 až 70 km/h, ale kvůli provozu je její průměrná rychlost často jen 20 až 25 km/h. Lehké metro má vlastní trať, nemá úrovňová křížení, nečeká na semafory a je zcela zabezpečené proti vstupu lidí a vozidel. Proto může mít průměrnou rychlost 35 až 45 km/h i při podobných vozidlech. Díky oddělené trase, zabezpečení a organizaci provozu dosahuje mnohem vyšší rychlosti, kapacity a spolehlivosti.

Jaký je tedy rozdíl mezi metrem a lehkým metrem

Jednoduše řečeno: lehké metro je „menší a levnější metro“, které si zachovává vysokou rychlost díky tomu, že je odděleno od ostatní dopravy. Cestující by si přitom rozdíl uvnitř vozu často ani neuvědomil. Hlavní rozdíl je spíše v tom, že lehké metro je optimalizováno pro nižší přepravní proudy a nižší stavební náklady, zatímco klasické metro je navrženo pro přepravu statisíců cestujících denně. U některých dopravních městských systémů je vozidlo téměř totožné. Například německé Stadtbahn. V centru jedou v tunelech jako metro, na okraji jedou po povrchu. Stejné vozidlo tak může být podle místa provozu považováno za tramvaj, rychlodrážní tramvaj i lehké metro.

Premetro

Další stupeň je takzvané premetro. Tramvaje jezdí po svém tělese, v centru mohou zajíždět do tunelů, stále ale technicky zůstávají tramvajemi. Příklady Brusel či Antverpy (velká část podzemních stanic byla postavena jako příprava na metro, ale dodnes jimi jezdí tramvaje), některé německé Stadtbahn systémy (Kolín, Stuttgart, Frankfurt). Je vlastně jedno, zda vozidlo vypadá jako tramvaj nebo jako metro. Premetro bývá často připravováno pro budoucí proměnu na klasické metro.

Bezpečnost v tunelech

Požadavky na požární bezpečnost vycházejí hlavně z toho, zda je trať vedena v tunelu, jak dlouhý tunel je a kolik cestujících se v něm může nacházet. Opět nikoli zda je systém označen jako tramvaj, lehké nebo klasické metro. Většina moderních tunelových systémů má proto nouzové osvětlení, orientační osvětlení únikových cest, osvětlené značky směru úniku a napájení z nouzových zdrojů. Neznamená to však, že je celý tunel trvale osvětlen jako chodba. Často bývá běžné osvětlení vypnuté nebo omezené a aktivuje se při mimořádné události.

Při požáru v tunelu bývá nejnebezpečnější kouř, toxické plyny a ztráta orientace. Proto mají moderní systémy ventilátory pro odvod kouře, požární klapky, dálkové řízení větrání a detekci požáru. Proto lze říci, že moderní lehké metro v tunelu má obvykle velmi podobné požárně-bezpečnostní vybavení jako klasické metro. Rozdíly jsou spíše v kapacitě a velikosti stanic než v samotné úrovni bezpečnostních opatření.

Způsoby napájení

Ve světě existují lehká metra využívající všechny běžné způsoby napájení:

• Trolejové vedení (sběrač nahoře)

To je velmi běžné zejména u systémů vzniklých z tramvajové nebo na železniční infrastruktuře. Například Stadtbahn Stuttgart, Kolín nad Rýnem, Frankfurt či některé linky lehkého metra v Bruselu. Vozidla používají klasický pantograf a trolej podobně jako tramvaje. Takový systém má i linka U6 vídeňského metra, která vznikla právě na vlakové infrastruktuře. Výhodou je levnější infrastruktura, jednodušší údržba a možnost vyjíždět i na povrchové tratě. Nevýhodou je, že trolej nad vozidlem zabírá v tunelech mnoho drahocenného místa a vyžaduje větší tunely.

• Třetí kolejnice

Velmi častá u systémů bližších klasickému metru. Například klasické metro v Praze, lehká DLR (630 V) v Londýně, Kodaňské metro, Vancouver SkyTrain a mnoho automatických lehkých metropolí v Asii. Napětí bývá nejčastěji 750 V stejnosměrného napájení. Výhody je, že menší profil tunelu. Nevýhoda je komplikovanější ochrana proti dotyku a obtížnější použití na otevřených nechráněných tratích.

• Napájecí kolejnice shora nebo z boku

Není to úplně běžné, ale existuje. Například některé systémy používají boční sběrnice. Pro cestující vypadají jako třetí kolejnice, ale konstrukčně jsou bezpečnější.

• Smíšené systémy

Některé lehké železnice používají: v centru třetí kolejnici, mimo centrum trolej. Takový přechod je technicky možný, i když není příliš rozšířený.

Stadtbahn

Je Německý model, něco mezi tramvají a metrem. Mimo centrum měst jezdí na povrchu, v centru pak často v tunelech (bez křížení s auty). Na rozdíl od tramvají používají vysoká nástupiště, zabezpečovací zařízení je podobné železnici. Díky tomu jsou soupravy průměrně rychlejší než tramvaje. Takový Stadtbahn má Stuttgart, Kolín nad Rýnem, Frankfurt či Dortmund. Mnoho dopravních odborníků považuje Stadtbahn za přímého předchůdce lehkého metra.

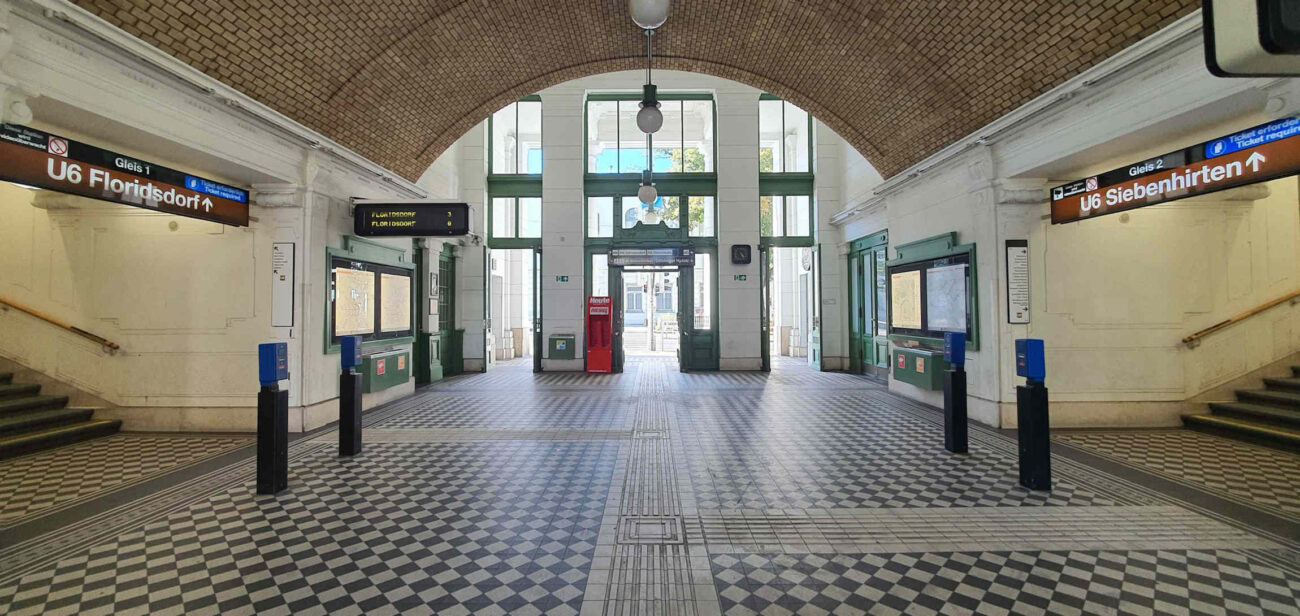

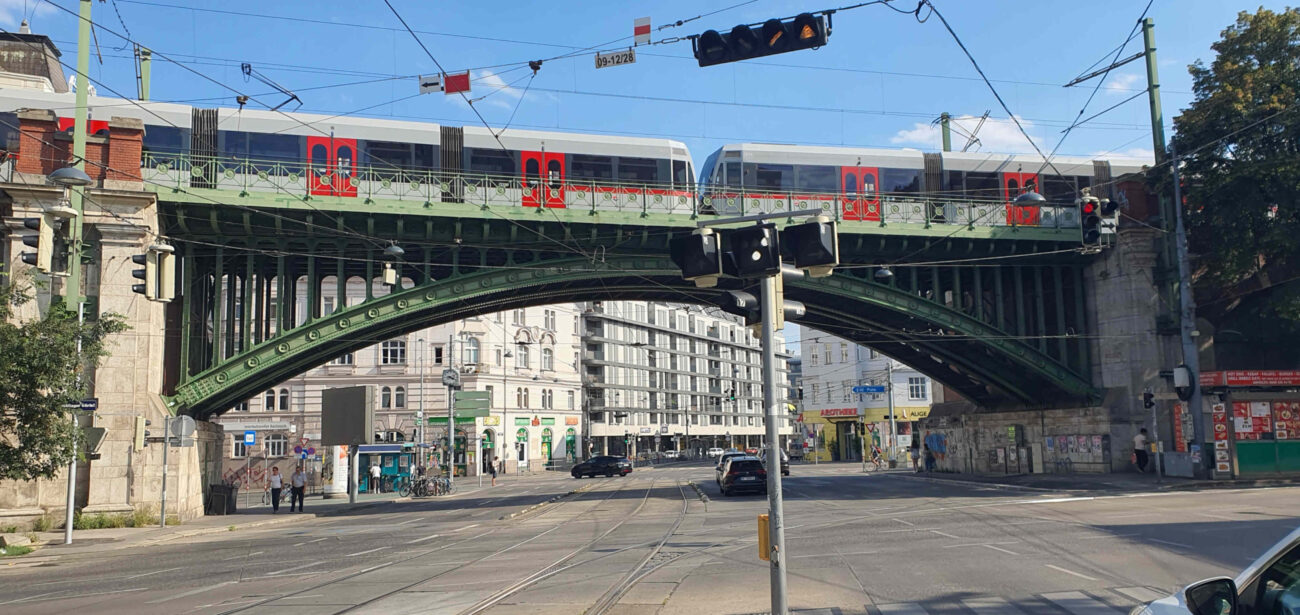

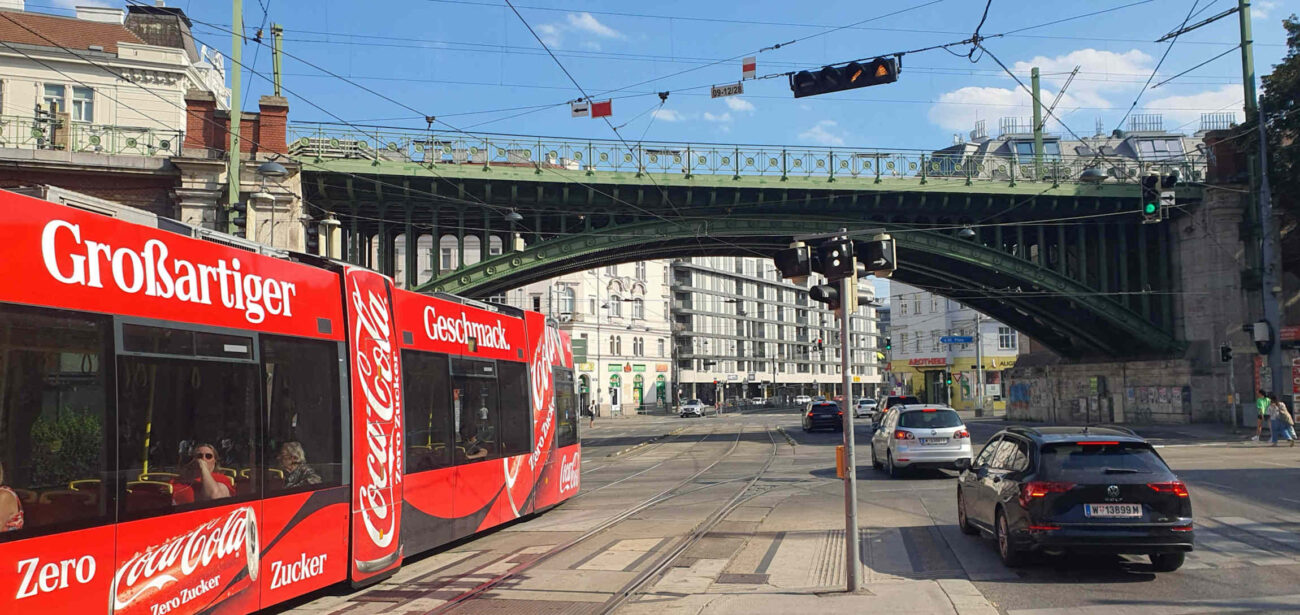

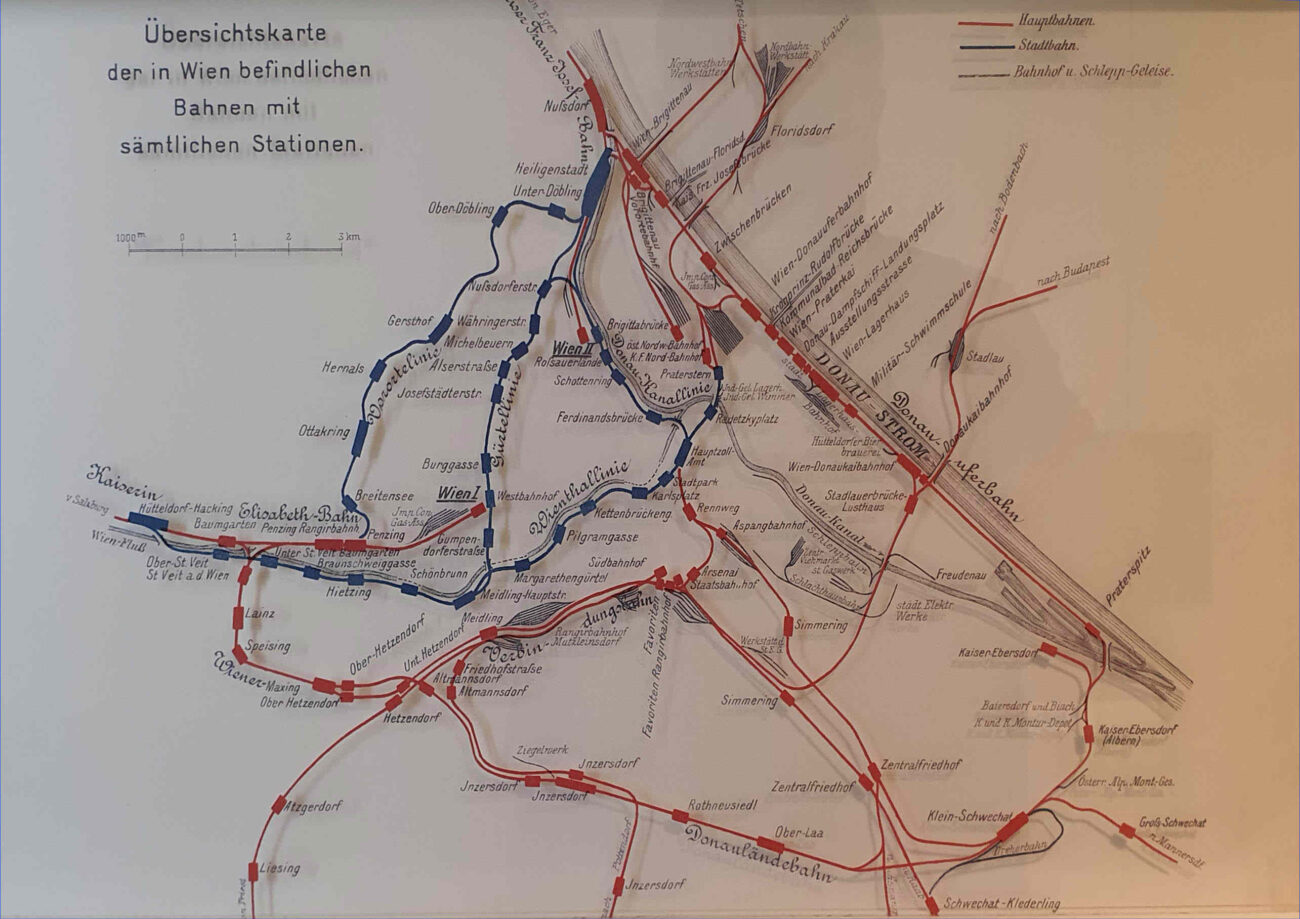

Neplést ale s vídeňským Stadtbahn = vídeňská městská dráha, což byl soubor železničních tratí, kde jezdily parní a později elektrické vlaky a zajišťovali nejen osobní dopravu ve Vídni. Zajímavé je, že už kolem roku 1910 byla vídeňská železnice vnímána nejen jako dopravní prostředek, ale také jako prostředek k plánování volného času a výletů. Vídeňská Stadtbahn byla totiž nejvíce využívána v neděli a o svátcích, protože sloužila především k výletům, a pak pro dopravu po Vídni v zimě. Důvod byl ten, že zatímco tramvajové vozy byly v té době bez vytápění, na vídeňské městské dráze jezdily klasické osobní vozy vytápěné párou. Celkově však četnost spojů ani zisky nedosahovaly očekávání. Navíc jízdné a ceny nebyly koordinovány s tramvajovým systémem.

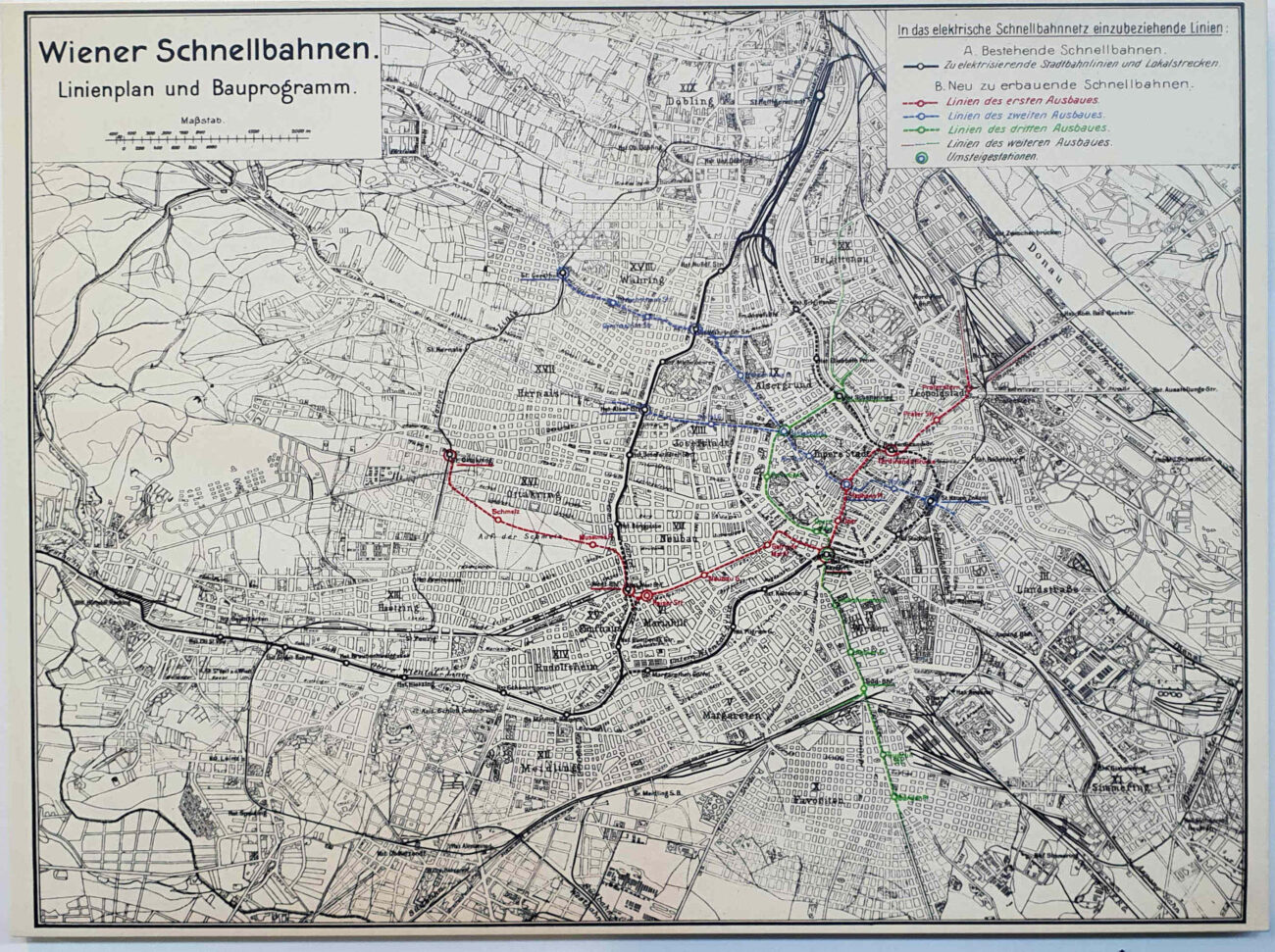

Schnellbahn

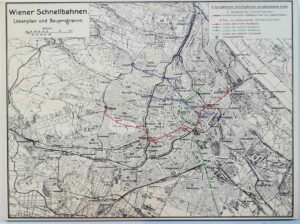

Stadtbahn se škodami přežil osvobození Vídně i následnou okupaci Ruskou armádou. A tak se ve Vídni na konci 50. let znovu začalo uvažovat o zavedení systému rychlé městské dopravy jako Schnellbahn. Iniciativu zahájily Rakouské spolkové dráhy (ÖBB) a vznikl projekt vídeňské rychlodrážní železnice, který navazoval na původní tratě Stadtbahn. Vlaky neměly jezdit pouze ve Vídni, ale také do jeho okolí. Některé stanice poškozené za druhé světové války byly opraveny, některé byly nově postaveny, jiné však byly bez náhrady zbourány proti čemuž protestovali umělci a architekti. V lednu 1962 vyjel první vlak rychlé městské dopravy na trase mezi Floridsdorfem a Meidlingem.

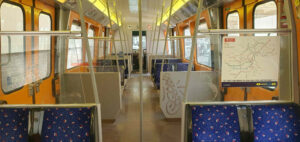

V 60. letech však bylo jasné, že ani původní systém vídeňské městské dráhy, ani Schnellbahn, ani novější koncept USTRABA nejsou tím správným řešením pro tak velké město. V lednu 1968 proto vídeňská radnice rozhodla budovat ve Vídni klasické metro. Práce trvaly deset let, využilo se přitom i stávajících tunelů pro tramvaje a vlakové tratě a v 1978 byla otevřena první linka.

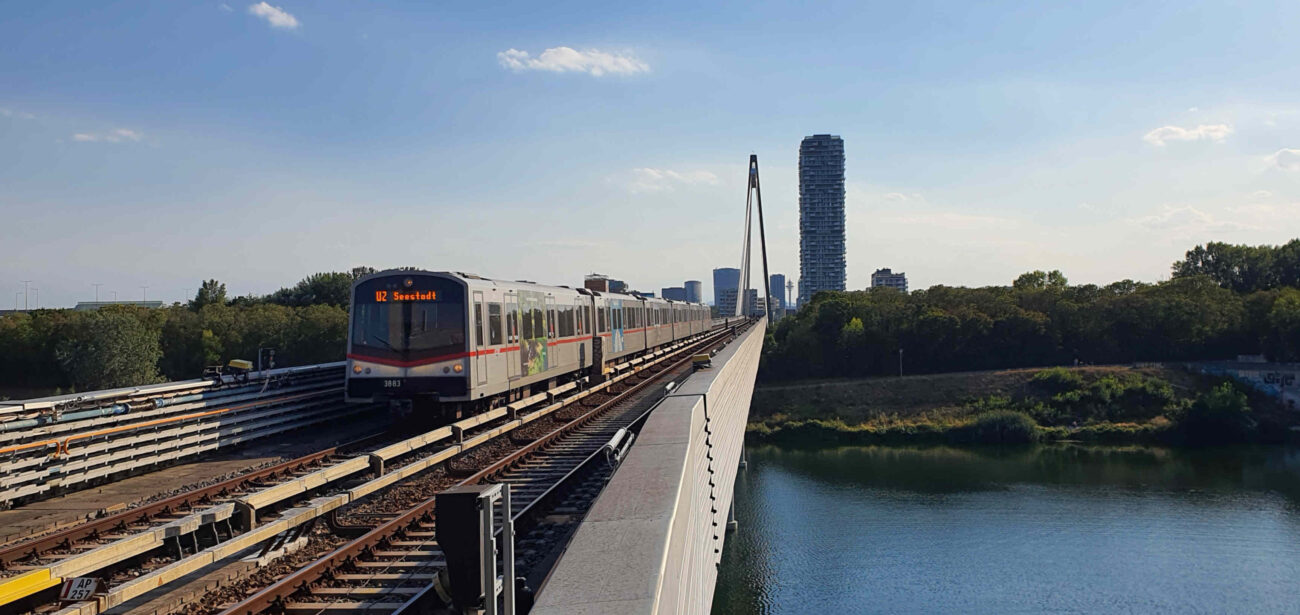

Klasické metro

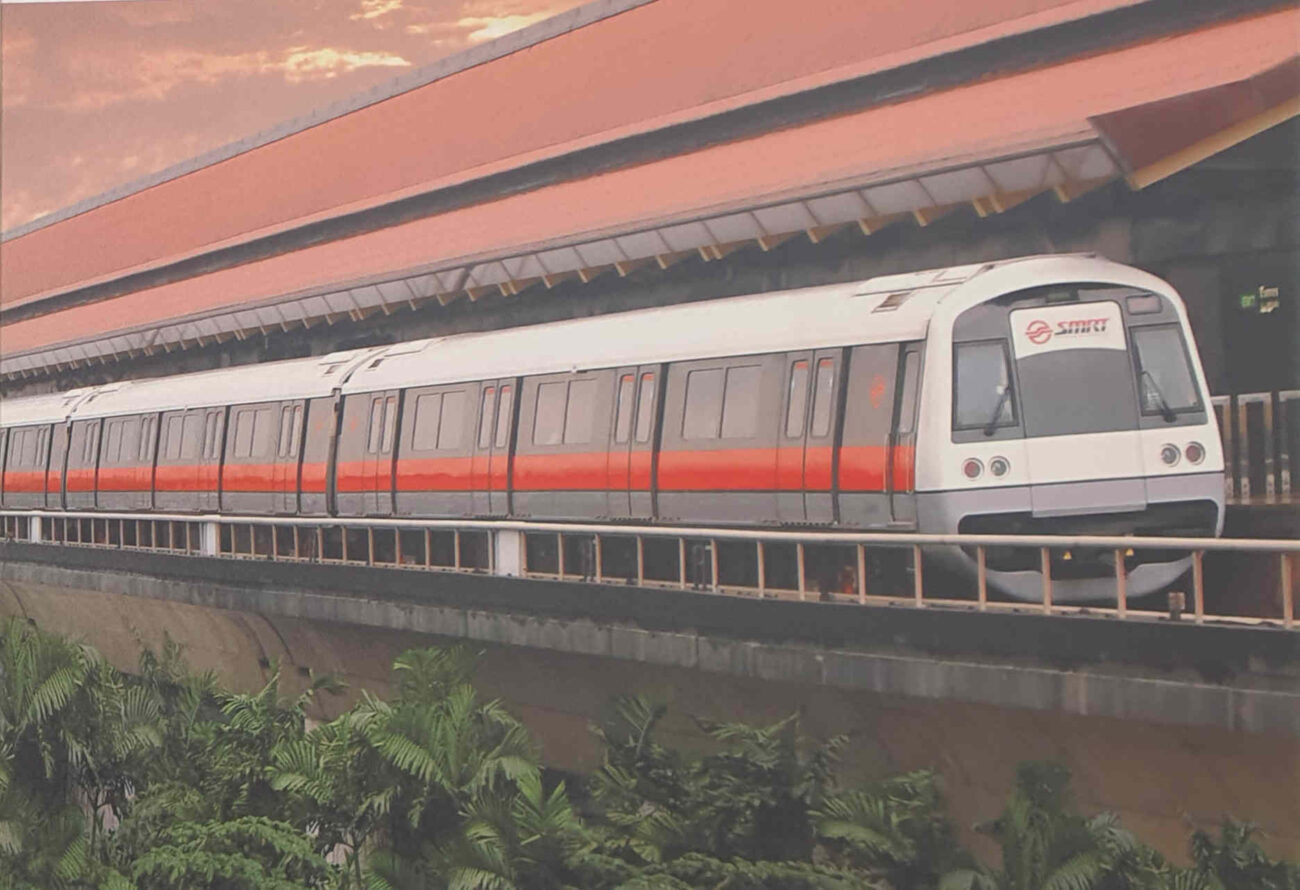

je vysokokapacitní druh kolejové městské dopravy. Stejně jako lehké metro má vlastní drážní těleso a je důsledně odděleno od ostatních druhů dopravy. Základní rozdíl oproti konceptu lehkého metra je celkově robustnější systém, delší vozidla a delší soupravy určené pro velké objemy cestujících. Aby bylo metro efektivní, má krátké až velmi krátké intervaly mezi spoji. Obvykle jsou stanice metra dál od sebe a obsluhují jen věší přestupní uzly a významná místa ve městě. Dopravu v mezistaničních úsecích zajišťuje navazující povrchová doprava.

Vlak

Vlak je dopravní prostředek určený především k překonávání větších vzdáleností mezi městy a obcemi, zatímco metro je městská dráha určená především k rychlé přepravě lidí uvnitř města. Vlak má obvykle násobně delší interval mezi spoji než metro nebo tramvaj.

Jak vypadá škála systémů

1. Tramvaj
2. Premetro
3. Stadtbahn
4. Lehké metro
5. Klasické metro
6. Vlak

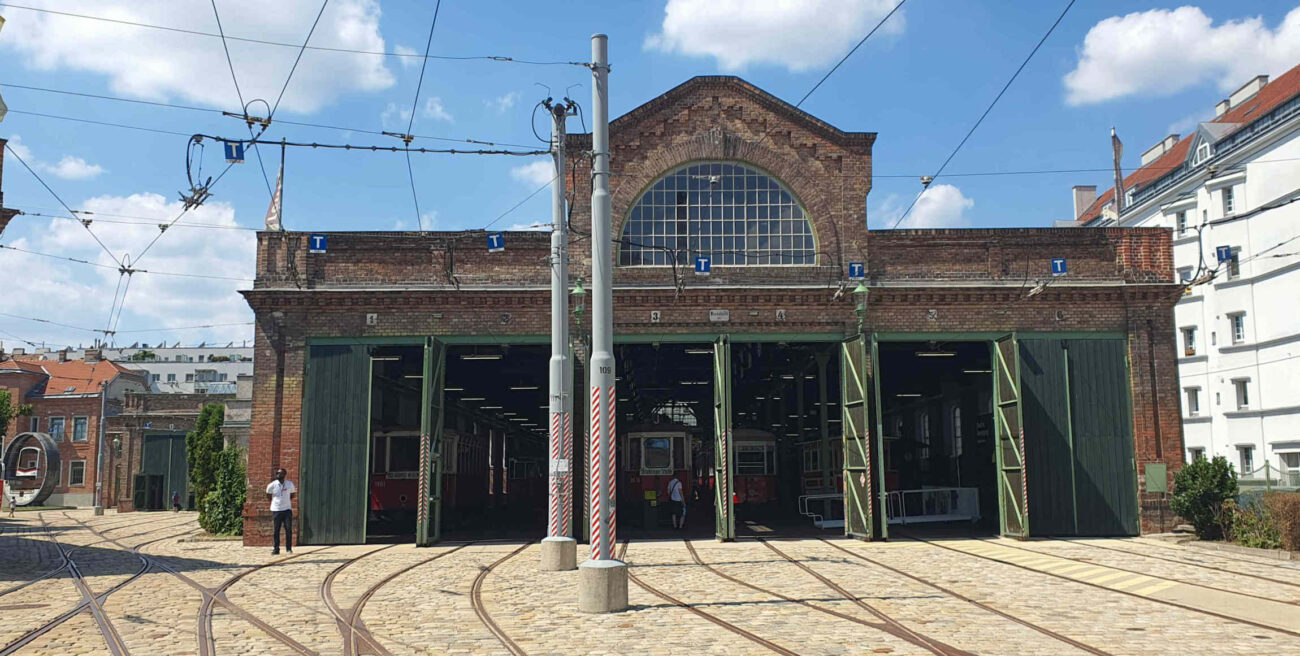

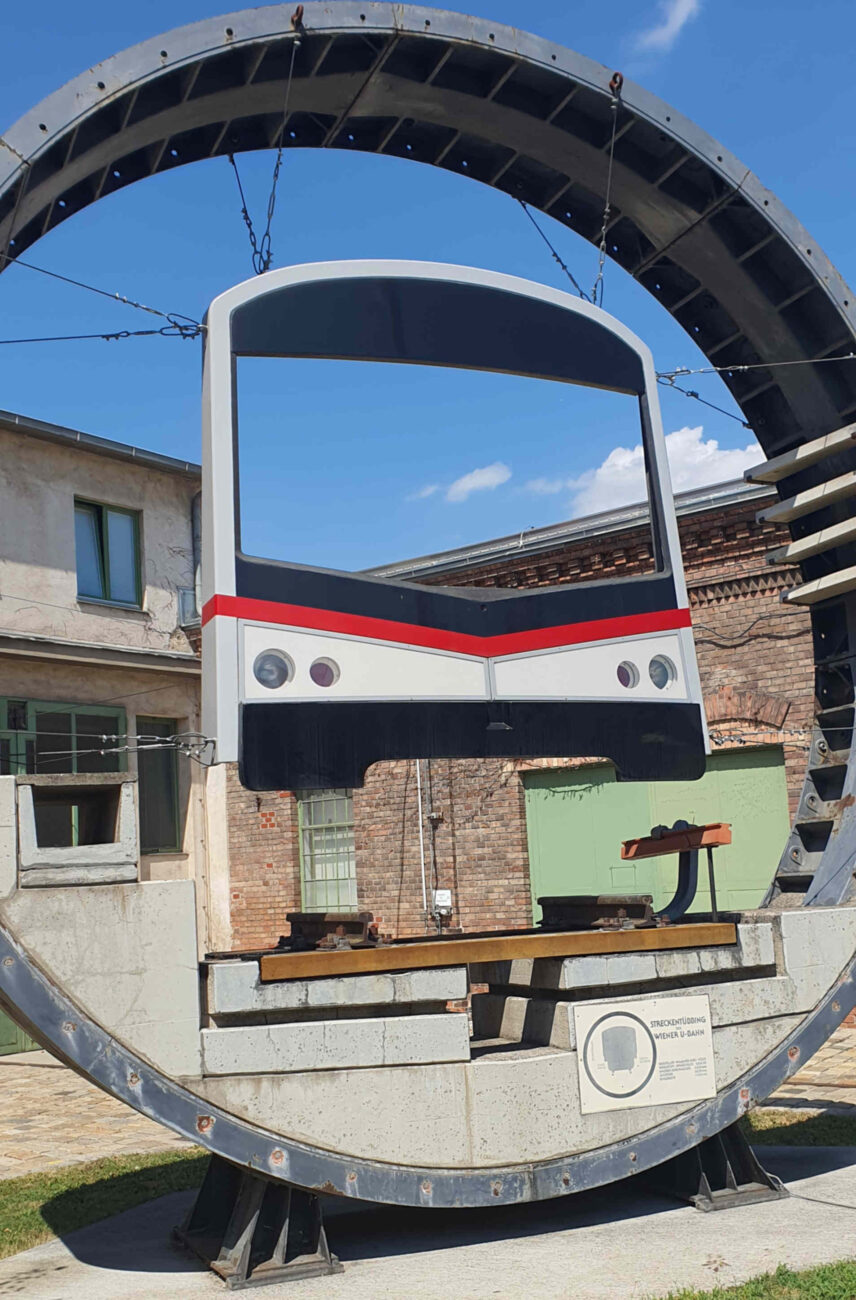

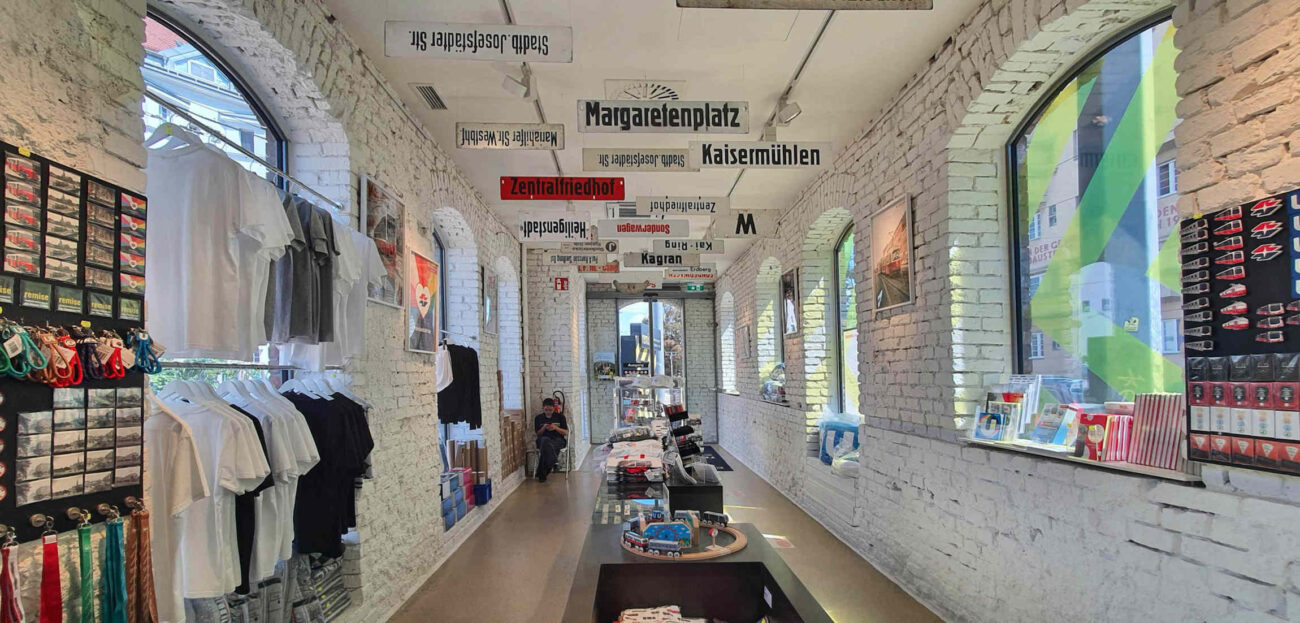

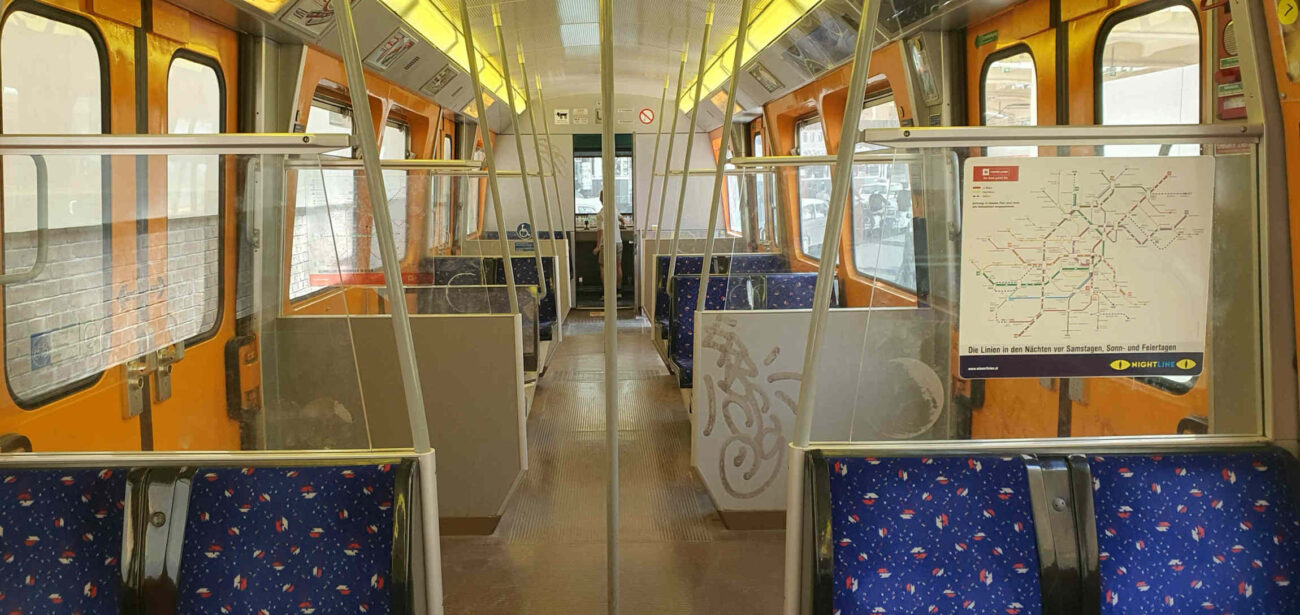

Historické fotografie, plány a vozy jsou nafoceny ve Vídni ve zdejším muzeu městské veřejné dopravy, které doporučuji k návštěvě.
